Цифровой штангенциркуль. принцип работы, плюсы и минусы

Принцип работы и эксплуатации

Устройство обладает принципом работы, который основывается на применении цифрового нониуса. Для этого используется кодер и емкостная матрица. Если говорить простыми словами, то в приборе установлена пара обычных конденсаторов, которые активизируются поочередно. Верхняя пластинка при этом выполняет функции общего электрода. Для формирования емкостного массива в штангенциркуле электронном применяется несколько пластинок, что позволяет точно определять все движения встроенного датчика. Ползунок применяется как роток. Статор находится в линейке из металла.

Отрезок, который отделяет положение на упоре в плоскость измеряющейся детали, считается ее размером.

Принцип эксплуатации этого прибора аналогичен схеме применения механического прибора. Если нужно узнать внутренние размеры, то губки штангенциркуля нужно вставить в отверстие детали, а затем их максимально развести, пока они не упрутся в стенки. Результаты измерения мгновенно отобразятся на дисплее.

Если требуется измерить глубину, то торец нужно упереть в одном конце элемента, служащем началом отсчета, а глубинный стержень, выходящий из торца, нужно до упора погрузить на дно.

При измерении внешних габаритов, соответствующие губки нужно сначала развести на определенную длину, после чего расположить заготовку между ними и свести. Значение, полученное при этом, будет соответствовать размеру.

При себе рекомендуется постоянно иметь запасные источники питания, чтобы не возникло неприятных ситуаций. Цифровой прибор желательно хранить в специальной упаковке, которая также применяется и для транспортировки инструмента. Старайтесь избегать мест с повышенным уровнем влажности, а при работе в таких помещениях устройство следует периодически протирать мягкой тканью. Чтобы продлить срок службы батарейки, подсветку лучше отключать в тех ситуациях, когда в ней нет никакой необходимости.

Что касается производителей, то среди них следует выделить следующих:

• Микротех (Украина);
• Interpool (КНР);
• UKC (Китай);
• Miol (Китай);
• Came To (Корея);
• Digital (Корея).

В заключение стоит отметить, что в любом случае цифровой штангенциркуль способен составить очень достойную конкуренцию своему механическому аналогу. У него есть абсолютно все шансы, чтобы стать очень полезным инструментом в арсенале не только домашнего мастера, но и опытного профессионала.

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определенной цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив ее с целым числом, пользователь получит точное значение размера детали.

Считывание результата по нониусу

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

Считывание результатов на стрелочном штангенциркуле

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нем имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

Загородный коттедж 60 кв. м

Средний размер дома помогает поместить внутрь достаточное количество мебельного гарнитура. Такая обстановка поможет удачно разместиться одной большой семье. Здесь допускается расположить не только взрослую спальню и гостиную, но еще и нескольких детских комнат. Актуально для многодетных семей.

Планировка дома, в площадь которой входит террасаИсточник d-brusovoi.ru

Планировка дома с небольшой мансардой под крышейИсточник srubdomabani.ru

Гостиную в таком доме можно сделать большую на весь холл. С нее делаются выходы в другие помещения. Если комната получается слишком большой, ее можно визуально разделить на функциональные зоны. Тамбур, санузел и кухню в подобных помещениях распределяют в одной части дома, а остальную оставляют для жилых комнат.

Нониус

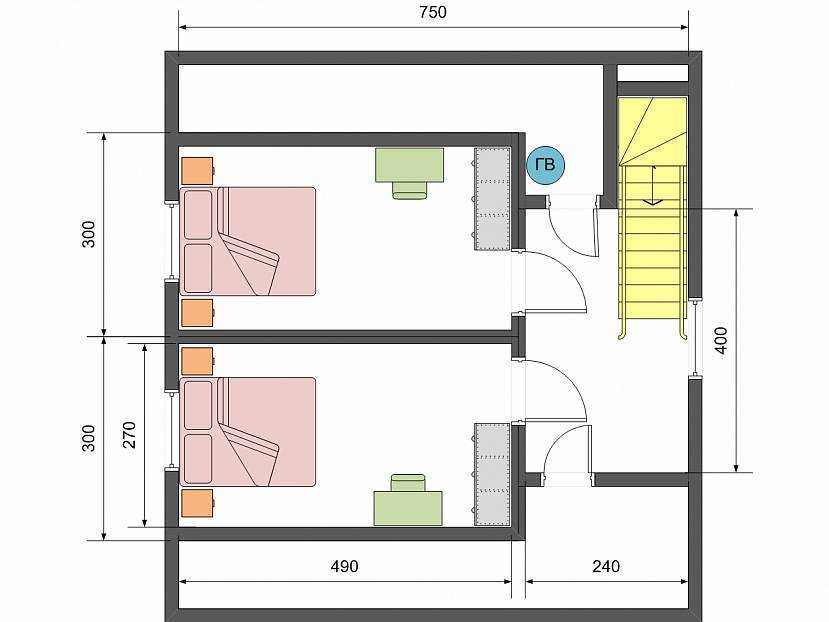

В доме с обустройством дополнительного этажа в чердачном помещении можно сделать две спальни на первом этаже и санузел. Лестница в таких сооружениях чаще всего обустраивается именно в прихожей или холле.

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи

С этой целью важно периодически выполнять три простых правила проверки работоспособности:

1. осмотр внешнего состояния;
2. проверка нулевого показания;
3. оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

• установку обеих шкал на ноль;
• расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.

Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги

Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Какой штангенциркуль лучше выбрать

MITUTOYO ARMATURE FRONT

Материал изготовления нержавеющая сталь. На крупном дисплее хорошо видны цифры. Точность измерений 0,1 мм. На выбор предоставляется три модели с рабочим диапазоном: 0-150, 0-200, 0-300 мм.

Стоимость модели около 2,6 тыс. рублей

FUJIWARA FUJ-SXKC-01

По отзывам цифровой штангенциркуль является лучшим в своей категории по качеству сборки. Материалом изготовления использована нержавеющая сталь. Точность измерения 0,01 мм. Рабочий диапазон 0-150 мм.

Внимание! Класс защиты IP54 гарантирует водонепроницаемость корпуса, но под водой работать нельзя. Батарейный отсек негерметичный из-за отсутствия уплотнителей

Стоимость FUJIWARA FUJ-SXKC-01 около 2,8 тыс. рублей

WANHENDA DIGITAL METAL CALIPER

Лучший из недорогих электронных моделей штангенциркуль обладает точностью измерений 0,02 мм. Максимальная погрешность 0,01 мм позволяет использовать инструмент при профессиональных замерах. Подвижной механизм обладает мягким ходом.

Средняя цена WANHENDA DIGITAL METAL CALIPER 800 рублей, но она зависит от формы заказа: с кейсом или без него

KETOTEK VERNIER CALIPER

Еще один лучший по многочисленным отзывам электронный штангенциркуль с бюджетной ценой и точностью измерения 0,02 мм. Работает от батарейки LR44 напряжением 1,5 вольт. Качество сборки на высоте. Погрешность не превышает 0,01 мм. Материал изготовления нержавеющая сталь.

Средняя стоимость устройства 760 рублей, зависит от формы заказа: с чехлом или без него

XUELIEE T1269

Кроме цифровых устройств, на Алиэкспресс можно подобрать лучший механический штангенциркуль. Представленная модель отличается бюджетной ценой. Однако точность измерений достигает 0,01 мм. Рабочий диапазон 0-150 мм. Общая длина штангенциркуля 228 мм.

Материалом изготовления XUELIEE T1269 использован пластик, отсюда и низкая цена – 64 рубля

Лучшие цифровые штангенциркули

С каждым годом растет число продаж в России цифровых штангенциркулей. Они отличаются точностью, высокой скоростью снятия показаний и удобством в работе. Эксперты выделили несколько качественных моделей.

NORGAU цифровой ABS 200 мм, тип NCD-AD

Рейтинг: 4.9

Высокой точностью и удобством в работе отличается российский штангенциркуль NORGAU цифровой ABS 200 мм. Он широко применяется в промышленном секторе, где осуществляется постоянный контроль геометрических размеров. Модель сделана из нержавейки, рабочие части тонко притерты. Производитель применил новую систему установки нуля. Это происходит автоматически при включении/выключении прибора, при этом в течение всей смены ноль не сбивается. Считывать результаты измерений удобно на контрастном ЖК дисплее. На обратной стороне инструмента нанесена таблица стандартов резьбы. Эксперты отдали штангенциркулю первое место в нашем рейтинге.

Контролеры на металлообрабатывающих заводах довольны точностью и быстротой измерений, возможностью перевода единиц измерений из миллиметров в дюймы.

• высокая точность;
• внесен в госреестр;
• контрастный дисплей;
• автоматическая установка нуля.

высокая цена.

Fit «Digital Caliper», 15 см

Рейтинг: 4.8

Доступной альтернативой российскому штангенциркулю может стать китайский цифровой прибор Fit «Digital Caliper». Диапазон измерений составляет от 0 до 150 мм с точностью 0,01 мм. Модель хорошо работает в температурном диапазоне 5-40°С. Сфера применения штангенциркуля достаточно широка, начиная с гаражного автосервиса и заканчивая машиностроительными предприятиями. Измерению подлежат наружные и внутренние линейные размеры, а также глубина отверстий. Благодаря продуманному сочетанию нержавеющей стали и пластика получился недорогой, но очень эффективный измерительный инструмент.

У пользователей разные требования к точности штангенциркуля. Есть люди, недовольные уровнем погрешности китайского прибора. Поэтому он занимает второе место в нашем рейтинге.

Обзор простых моделей

Среди механических моделей выделяют 4 основных вида: ШЦ-1, 2, 3 и ШЦК. Самым простым штангенциркулем является ШЦ-1. Модель очень распространенная, обладает шкалой нониуса с классом точности 0,1 мм, хотя можно найти и другие виды делений.

Вариант ШЦ-2 отличается от первого дополнительной рамкой, которая включает в себя ограничительный винт и механизм для регулировок, в дополнение есть губки. Нижняя часть дает возможность узнать внешние и внутренние размеры при помощи разных поверхностей. Разница показателей видна сразу на корпусе, что позволяет проводить измерения с высокой точностью. Верхние губы заточены, используются для двух целей:

• проведение разметки;
• измерения глубины тонких деталей.

Модель ШЦ-3 аналогична конструктивно с ШЦ-2, но есть верхняя пара губок для замеров и разметки. Такой прибор довольно длинный, поэтому позволяет замерить большие детали.

ШЦК-1 представляет собой механическое устройство, у которого есть круговая цифровая шкала. Это лучший штангенциркуль из простых видов, поскольку дает максимальную точность измерений. Для движения рамки используется реечная передача, которая приводится в движение колесом рукоятки. На головке есть винт для фиксации положения. К недостаткам относится необходимость постоянно держать прибор в чистоте, чтобы реечный механизм не выходил из строя.

ШЦЦ-1 — простое устройство с цифровым дисплеем. При помощи него намного облегчается работа по отсчету, класс точности максимально высок, составляет 0,01 мм. На дисплее есть кнопки для управления и выбора режимов, располагается источник автономного питания.

Штангенциркули ШЦ-III, ШЦЦ-III

Данный тип штангенциркулей предназначен для измерения больших деталей с высокой точностью. Максимальный размер измерений может составлять от 450 до 5000 мм. У ШЦ-III, ШЦЦ-III губки направлены только вниз, их длину можно заказать от 100 до 300 мм, что позволяет измерять детали в широком диапазоне. Цена деления составляет 0,01 мм у цифровых штангенциркулей и 0,02 мм — у механических.

Вкратце остановимся на специализированных штангенциркулях, которые вряд ли можно встретить в обычном магазине:

• ШЦЦТ — трубный штангенциркуль, используется для измерения диаметров труб.
• ШЦЦВ — цифровой штангенциркуль для измерения внутренних отверстий.
• ШЦЦН — аналог для измерения наружных отверстий.
• ШЦЦУ — цифровой универсальный штангенциркуль, в комплект которого входит специальный комплект насадок при помощи которых можно проводить труднодоступные измерения: измерение стенок труб, межцентовых расстояний, внутренних и наружных измерений.
• ШЦЦД — штангенциркуль для контроля толщины тормозных дисков, а также для измерения деталей у которых имеются выступы.
• ШЦЦП — протекторный штангенциркуль используется для замера остаточной глубины протектора автомобильных шин.
• ШЦЦМ — штангенциркуль для измерения межцентровых расстояний.

Это интересно: Обеззараживание воды в бассейне

Правила измерений

Для измерений внешних частей необходимо поверхность инструмента плотно установить на детали, расположив ее перпендикулярно, а для точности пользоваться выступами губок. Если деталь очень длинная, то следует поместить ее параллельно оси измерительного устройства. Для внутреннего замера губки штангенциркуля следует расположить внутри детали перпендикулярно.

Измерение глубины проводится аналогично.

1. Сделать правильный угол для торца штанги в исходной плоскости.
2. Выдвинуть рамку, прижимая ее к детали.
3. Закрутить фиксирующий винт.
4. Записать данные.

Для домашнего использования штангенциркуля достаточно применения класса точности 0,1 мм. Правильное и бережное использование инструмента обеспечит длительную и корректную работу прибора. Если подобной точности будет недостаточно, то электронные устройства станут отличной альтернативой, их класс составляет 0,01 мм.

Штангенциркуль — высокоточное изделие для измерений, поэтому оно должно оберегаться от грязи, воды и других факторов, которые могут приводить инструмент в нерабочее состояние. До начала любого использования производители рекомендуют пользоваться мягкой, слегка влажной салфеткой и протирать инвентарь. После этого вытирать прибор насухо, время от времени смазывать подвижные части маслом для часов. Зная особенности конструкции и работы, можно выбрать подходящий штангенциркуль, опираясь на информацию о лучших производителях.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Штихмас телескопический

Телескопическим штихмасом измеряют внутренние размеры в пределах от 12 до 150 мм. Подвижной измерительный стержень штихмаса входит в неподвижную часть корпуса, из когорой он пружиной выжимается наружу. Внутри корпуса проходит фиксирующий стержень, которым можно зажать измерительный стержень в любом положении

Для измерения отверстия нужно освободить измерительный стержень, вставить штихмас в отверстие и, придав ему правильное положение, зажать фиксирующий стержень, а затем осторожно вынуть штихмас из отверстия. После этого штангенциркулем или микрометром измеряют длину измерительного стержня вместе с неподвижной частью

Топ-5 лучших электронных штангенциркулей

К выбору цифровых устройств нужно подходить с особой тщательностью. Стоят они недешево по сравнению с механическими аналогами. Для домашнего пользования не всегда разумно переплачивать за брендовую продукцию. Можно присмотреться, что предлагают китайцы.

XINGWEIANG XWQ-K150

Открывает рейтинг цифровых штангенциркулей бюджетная модель для домашнего пользования. Стоимость около 250 рублей объясняется использованием материалом изготовления пластика. Электронный дисплей размером 40х15 мм отчетливо отображает цифры. Точность измерений достигает 0,1 мм.

По отзывам от частого пользования пластик модели расшатывается, появляется люфт

TONGFENGLH FEN056

Еще одна лучшая бюджетная модель обойдется в 190 рублей. Выполнена она из пластика. Класс точности 0,2 мм. Ход механизма плавный. На цифровом дисплее имеется кнопка обнуления данных, а также переключение единиц измерения.

В комплекте с устройством не предусмотрены чехол и батарейки

HILDA VERNIER CALIPERS

Лучший бюджетный цифровой прибор обладает автоматическим обнулением показателей. Рабочий диапазон 0-150 мм. Точность замера составляет 0,2 мм. Корпус выполнен из пластика, но качественного. Имеется блокировка винта и автоматическое включение.

Средняя стоимость цифрового прибора 270 рублей

QSTEXPRESS QST-008

Один из лучших инструментов для домашнего пользования стоит около 250 рублей. Рабочий диапазон 0-150 мм. Цифровой дисплей включается автоматически при движении губки. Штангенциркуль обладает классом точности 0,1 мм, имеет погрешность не более 0,2 мм.

Штангенциркуль изготовлен из пластика, продается без чехла

JIGONG JIGO-150

Лучшая цифровая модель от китайских производителей выполнена из нержавейки. Минусом считается отсутствие инструкции на русском языке. Работает от батарейки AG13, которая поставляется в запасе. Электронный инструмент обладает классом точности 0,01 мм. Погрешность не превышает 0,01 мм.

Средняя стоимость JIGONG JIGO-150 800 рублей, что зависит от заказа с чехлом или без него

Лучшие дорогие электронные модели

Когда требуются точные замеры, предпочтение отдают дорогому инструменту. Здесь уже пластик не применяют. Корпус выполнен из нержавейки, титана или алюминиевого сплава.

Yato

Проводить обзор электронного штангенциркуля нужно с того, что он является рекордсменом продаж. Цифровой прибор способен похвастаться точностью замера до 25 микрон. Скорость замера 1,5 миллисекунды.

Польский производитель дает гарантию на модель 6 месяцев

Fit Digital Caliper

Лучшее электронное устройство востребовано для замера мелких деталей, хотя, имеет рабочий ход 150 мм. Высокая точность составляет 10 мкм. Скорость замера высокая, составляет 1,5 миллисекунды.

Электронное устройство канадского бренда продается в пластиковом кейсе

IP67 Filetta серии 907

Многофункциональный и дорогой прибор со степенью защиты IP67 позволяет производить замеры под водой. Однако длительность погружения не должна превышать 20 минут.

Даже при условии выполнения замера под водой цифровой прибор показывает высокую точность

Лучшие модели дешевой ценовой категории

В эту группу вошли модели, которые одинаково хороши для применения дома и на производстве. Однако они выполнены из бюджетного материала, что существенно отражается на коротком сроке эксплуатации.

Vastar Vernier Caliper

Модель выполнена из пластика. Отличается инструмент невысокой точностью. Подходит для выполнения грубых замеров. Погрешность достигает 0,2 мм. Поставляется без чехла и батарейки

На суппорте модели нет стопорного винта

Protomer PTHT453

Материал изготовления корпуса – углеродистое волокно. Точность невысокая, до 0,1 мм. Считывание показаний облегчают крупные черные цифры на белом фоне. На суппорте нет стопорного винта.

Продается без футляра и батарейки

Xingweiqiang XWN-G150

Инструмент считается умеренной точности. Применяется мастерами в сфере деревообработки. Линейка сделана из нержавейки, а все остальное пластиковое. На суппорте расположен направляющий ролик, имеется стопорный винт.

Несмотря на бюджетную стоимость, электронный прибор продается в кейсе

Проверка

Проверка штангенциркуля – важный аспект перед его покупкой. В домашних условиях получить технологии поверки, близкие к заводским, крайне сложно. Ознакомьтесь с данными из техпаспорта.

В нем не должно быть никаких неточностей и пропусков в описании устройства.

1. При внешнем осмотре выполняется проверка целостности и чистоты «штангельного» механизма. Нечёткость в обозначениях, разметке и движении – признак плохого качества исполнения, не тратьте в этом случае своё время и деньги.
2. Проверьте, «сидит» ли подвижная рамка на нуле в начальном положении (перед замерами).
3. Удостоверьтесь, что при замере толщины, например, ровной доски или смартфона, свет не проходит сквозь линию соприкосновения. Если это не так – инструмент должен быть очищен от пыли и песчинок, посторонних частиц (если они обнаружены). Его губки при этом должны чётко соприкасаться, опять же, не пропуская света сквозь линию смыкания.

Если выбранная модель прошла проверку и устраивает вас по всем параметрам – можно остановиться на ней.

Shan 123663

Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений — метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.

Достоинства:

• Надёжность и долговечность;
• Высокая верность показаний;
• Чёткий дисплей;
• Удобный футляр.

Недостатки:

Очень высокая цена.

Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.

Большие измерители используются на крупных и средних производствах. Дома держать такой нет особого смысла. Среди данных устройств есть, как и среди других, классические модели, цифровые, с глубиномером. Есть также разметочные штангенциркули.

Как выбрать штангенциркуль?

Стоит помнить, что, покупая измерительное устройство, человек приобретает не очередной инструмент, как ему может показаться, а инвестирует в будущую работу. Ведь ничто так не влияет на конечный результат как точность измерений, так, если неправильно измерить продукт, он может принести лишь убытки и разочарование. Одно дело, если человек работает для себя и без проблем может заменить плохое изделие хорошим. Другое – если это крупное предприятие, которое может потерять не только прибыль с партии, но и репутацию, и доверие потребителей. Поэтому экономии в таких делах быть не должно. Штангенциркуль – это инструмент не для разового применения, а эксплуатация настроенного и проверенного прибора даст высокий результат работы.

С советского периода рынок инструментов расширялся, росли не только качественные характеристики устройства, но и повышался функционал. Теперь штангенциркуль используют в строительстве, в машиностроении, при изготовлении изделий из пластмассы, стали, алюминия и т.п. Каждое устройство различается как сложностью применения, так и точностью замеров.

Кратко о штангенциркуле можно сказать, что это прибор, главная функция которого – измерение внешних и внутренних размеров с точностью до 0.001 мм, а также глубины.

Чтобы человеку было проще сориентироваться в выборе инструмента, сначала необходимо определиться с тем, что измерять и при каких условиях. Ответив на эти вопросы, можно приступать к следующему пункту.

Стоимость

При выборе штангенциркуля, первое, на что обращают внимание люди – цена, только потом смотрят, удовлетворяет продукт их спросу или нет. Однако здесь не все просто, ведь человек может заказать дешевый прибор с АлиЭкспресса за 200 рублей и найти похожий в магазине за 1000 руб

Разница будет состоять в точности измерения, поэтому при выборе штангенциркуля следует помнить, что чем выше стоимость – тем точнее прибор. На 2022 год присутствуют устройства с ценой деления 0.001 мм, а погрешность достигает микрометра. Чаще это электронные устройства, у циферблатных цена деления составляет 0.02, а у стандартных нониусов – 0.03. Поэтому, если точность – важнее всего, то ШЦЦ – подходящий вариант.

Помимо точности, различие происходит и по длине. Стандартные модели достигают 125 мм, а специальные, которые предназначены для выполнения сложных технических операций – 5000 мм.

Также некоторые модели имеют ряд дополнительных преимуществ перед своими аналогами. Например, в комплекте могут поставляться съемные насадки, выполненные из твердого сплава,  предназначенные для увеличения эксплуатационного срока. А другие инструменты оснащены контролем усилия прижатия, что позволит человеку не допустить ошибку при измерении. Поэтому экономить на покупке точного прибора не стоит, иначе деньги улетят в пустоту, а человек получит больше проблем, чем решений.

Конструктивные особенности

Штангенциркуль – это тот уникальный инструмент, которой поразил людей своей простотой и эффективностью. Первый современный прибор был выпущен в конце 18 века, и с тех пор его главная конструкция не претерпела существенных изменений. Неподвижная штанга как была, так и осталась, верхние и нижние губки все также располагаются на своих местах, а подвижный элемент выполняет свою первоначальную функцию.

Некоторые модели имеют элемент для измерения глубины, другие предназначены для протектора шин или только для внутренних измерений. Поэтому при выборе инструмента, стоит помнить о конструктивных особенностях и дополнительных функциях, которые редко пригодятся в обыденной жизни.

Сравнительные характеристики

Первым делом, при выборе штангенциркуля потребуется определиться с его размерами и с деталями, которые будут замеряться. Для маленьких поверхностей, не превышающих 13 см, рекомендуется использовать инструмент до 150 мм. Это самая распространенная модель, пользоваться и хранить ее удобно и легко.

Для деталей 20–30 см лучше использовать штангенциркуль больших размеров, но управление довольно сложное, особенно, если деталь находится на станке. При определении размера инструмента еще важна его точность и измерительный шаг. При токарных работах необходимо подбирать инвентарь повышенной точности, класса 0,01 мм, с возможными погрешностями до 0,02 мм.

Для работы с деревом подойдет более низкая точность, поскольку сырье мягкое, может расширяться от влаги. Для столярных работ модели окажутся более дешевыми, их выбор намного шире.

Дополнительные функции — немаловажная деталь электронных штангенциркулей. Современные модели помогают измерять в мм и дюймах, а вот фракционные данные показывают не все. Среди остальных функций выделяют:

• возможность подключения к компьютеру — модели такого типа помогут упростить подсчеты большого числа деталей, когда нужно составлять определенный отчет замеров. Подключение бывает проводного и беспроводного вида, после синхронизации создается отчет в электронном виде;
• автоматическое отключение или включение прибора позволяет увеличить срок службы батарейки.

Последний фактор, который учитывается при выборе — материал изделия. От этого параметра зависит срок эксплуатации и защитные характеристики. Рекомендуется покупать штангенциркуль из нержавейки, который не подвергается коррозии и не боится нагрузок. Для токарных работ лучше брать технику, защищенную от масла. Уличная работа предусматривает модели с защитой от пыли, влаги, класса IP54 и выше.

Штангенциркуль ШЦК-I

Данный вид штангенциркулей оснащен круговой шкалой, которая выполнена в виде поворотного индикатора с ценой деления 0,02 мм. ШЦК-I удобны при проведении частых сравнительных измерений, индикаторная стрелка удобна для быстрого считывания результатов, исключается возможность скачков, чем иногда грешат цифровые аналоги. Очень удобно использовать данный тип штангенциркуля для контроля одних и тех же типовых размеров деталей.
