Установка кондиционера своими руками: подробное руководство 2025
Узнайте, как правильно установить кондиционер самостоятельно, сэкономив на услугах специалистов․ Пошаговая инструкция, советы и предостережения․ 2025 год․

Установка кондиционера своими руками – задача, которая, на первый взгляд, может показаться непосильной для обычного человека․ Однако, обладая необходимыми знаниями, инструментами и достаточным уровнем аккуратности, вы вполне способны справиться с этой работой, значительно сэкономив на услугах профессиональных монтажников․ В этом подробном руководстве на 2025 год мы шаг за шагом расскажем, как установить сплит систему, начиная от выбора оборудования и заканчивая проверкой работоспособности․ Помните, что монтаж кондиционера требует внимательности и соблюдения техники безопасности, особенно при работе с электричеством и хладагентом․

Прежде чем приступить к работе, важно осознать всю ответственность․ Неправильное подключение кондиционера, ошибки при вакуумировании или заправке фреоном могут привести к поломке дорогостоящего оборудования, утечке хладагента, а в худшем случае – к пожару или травмам․ Если вы не уверены в своих силах, всегда лучше обратиться к квалифицированным специалистам․ Но если вы готовы к вызову, эта инструкция поможет вам пройти весь путь․

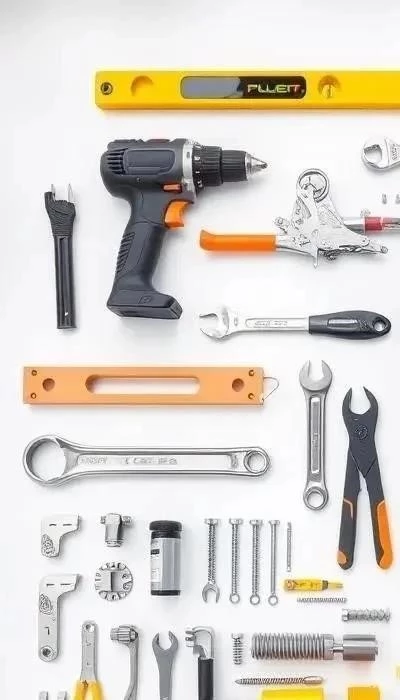

Необходимые инструменты и материалы

Для успешной установки кондиционера вам потребуется внушительный арсенал инструментов и ряд специфических материалов․ Подготовка всего необходимого заранее избавит вас от лишних задержек и поездок в магазин․

Общестроительные инструменты:

Перфоратор и комплект буров (сверл) различных диаметров (особенно важен бур диаметром 45-55 мм для прокладки коммуникаций)․
Дрель (возможно, ударная) для сверления отверстий под дюбели․
Набор отверток (крестовые, плоские)․
Набор гаечных ключей (рожковые, накидные) и разводной ключ – для затягивания соединений медных трубок․
Рулетка или измерительная лента․
Строительный уровень (пузырьковый или лазерный) – для точной горизонтальной установки блоков․
Молоток․
Плоскогубцы, кусачки․
Монтажный нож или нож для резки по металлу․
Маркер или карандаш для разметки․
Лестница-стремянка (желательно устойчивая и достаточно высокая)․
Средства индивидуальной защиты: защитные очки, перчатки, респиратор (при работе с пылью)․

Специализированные инструменты для работы с холодильным контуром:

Труборез – для аккуратной и точной резки медных трубок без деформации․
Трубогиб – для изгибания медных трубок без заломов․
Риммер (гратосниматель) – для удаления заусенцев внутри медных трубок после резки․
Вальцовка (набор для развальцовки) – для формирования конического расширения на концах медных трубок, необходимого для герметичного соединения․
Манометрический коллектор – прибор для измерения давления в системе и контроля процесса вакуумирования и заправки․
Вакуумный насос – абсолютно необходим для удаления воздуха и влаги из холодильного контура перед заправкой фреоном․
Течеискатель (электронный или мыльный раствор) – для проверки герметичности соединений․
Весы для хладагента (желательно электронные) – для точной заправки фреоном, если требуется дозаправка или полная заправка․

Электромонтажные инструменты:

Мультиметр или тестер напряжения․
Индикаторная отвертка․
Стриппер (инструмент для зачистки проводов)․

Материалы:

Кронштейны для внешнего блока – подбираются по весу и габаритам вашего кондиционера․
Анкерные болты или химические анкеры – для надежного крепления кронштейнов внешнего блока к стене․
Медные трубки – два отрезка разного диаметра (обычно 1/4″ и 3/8″ или 1/2″ и 5/8″ в зависимости от мощности кондиционера)․ Длина трубок должна соответствовать длине межблочной трассы плюс запас․
Теплоизоляция (каучуковая или полиэтиленовая) для медных трубок – по всей длине, для предотвращения потерь холода/тепла и образования конденсата․
Дренажный шланг – для отвода конденсата от внутреннего блока․
Межблочный электрический кабель – многожильный, соответствующего сечения (обычно 4-5 жил, 1․5-2․5 мм²)․
Силовой электрический кабель – для подключения кондиционера к электросети (отдельная линия, сечение 2․5 мм²)․
Автоматический выключатель и, возможно, УЗО – для защиты электросети․
Вилка (если подключение через розетку) или клеммная колодка․
Гофра или кабель-канал – для защиты электрических кабелей․
Монтажная пена и герметик – для заделки отверстия в стене․
Изолента (обычная и армированная), кабельные стяжки – для фиксации коммуникаций․
Дюбели и саморезы – для крепления монтажной пластины внутреннего блока․
Фреон (хладагент) – если требуется дозаправка или полная заправка, убедитесь, что тип фреона соответствует вашему кондиционеру (чаще всего R410A или R32)․

Убедитесь, что все инструменты и материалы в наличии, прежде чем приступать к работе․ Это поможет избежать простоев и обеспечит бесперебойный процесс монтажа кондиционера․

Подготовка к установке

Тщательная подготовка – залог успешной установки сплит системы․ Этот этап включает в себя выбор оптимального места для внутреннего и внешнего блоков, планирование трассы коммуникаций и обеспечение надежного электропитания․

Выбор места для внутреннего блока

Внутренний блок кондиционера должен быть установлен таким образом, чтобы обеспечить равномерное распределение охлажденного воздуха по всему помещению и при этом не создавать дискомфорта для находящихся в нем людей․ Вот основные правила выбора места:

Расстояние от потолка: Не менее 10-15 см, чтобы обеспечить свободный забор воздуха․
Расстояние до стен: Минимум 15-20 см от боковых стен для нормальной циркуляции воздуха․
Отсутствие препятствий: Перед блоком не должно быть высоких шкафов, плотных штор или других предметов, которые могут мешать свободному распространению воздушного потока․
Направление воздушного потока: Избегайте направления прямого потока воздуха на рабочие места, кровати или зоны отдыха, чтобы предотвратить простуды․
Минимизация длины трассы: Чем короче межблочная трасса, тем эффективнее и экономичнее будет работать кондиционер․
Уклон для дренажа: Убедитесь, что есть возможность обеспечить небольшой уклон для дренажного шланга, чтобы вода свободно стекала самотеком․
Доступность для обслуживания: Место должно быть легкодоступным для чистки фильтров и проведения сервисных работ․
Вдали от источников тепла: Избегайте установки над радиаторами отопления или другими источниками тепла․

Оптимальным считается расположение внутреннего блока на стене, смежной с окном, чтобы минимизировать длину трассы до внешнего блока․

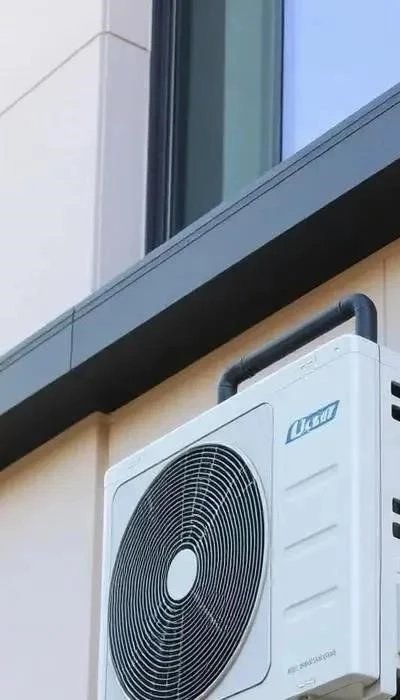

Выбор места для внешнего блока

Внешний блок является самой шумной и габаритной частью системы, поэтому его расположение также требует внимательного подхода:

Близость к внутреннему блоку: Как уже упоминалось, чем ближе, тем лучше․ Это снижает затраты на материалы и улучшает эффективность системы․
Надежное крепление: Стена, на которой будет установлен блок, должна быть достаточно прочной, чтобы выдержать его вес (обычно от 20 до 80 кг и более)․
Доступность для обслуживания: Важно обеспечить возможность доступа к внешнему блоку для чистки, диагностики и ремонта․ Если блок устанавливается на высоте, подумайте о безопасности доступа (например, с балкона или через окно)․
Циркуляция воздуха: Вокруг внешнего блока должно быть достаточно свободного пространства для беспрепятственной циркуляции воздуха․ Не устанавливайте его в нишах или слишком близко к другим препятствиям․
Защита от солнца и осадков: По возможности, разместите блок в тени, чтобы избежать перегрева в летний период․ Можно установить защитный козырек;
Минимизация шума: Старайтесь не размещать внешний блок непосредственно под окнами спален или рядом с окнами соседей, чтобы избежать жалоб на шум․
Дренаж: Убедитесь, что конденсат, образующийся во внешнем блоке (в режиме обогрева), будет свободно стекать, не создавая луж и не попадая на головы прохожих․

Часто внешний блок устанавливают под окном, на балконе или лоджии, либо на фасаде здания с использованием специальной корзины․

Правила прокладки трассы для коммуникаций

Межблочная трасса – это совокупность медных трубок, дренажного шланга и электрических кабелей, соединяющих внутренний и внешний блоки․ Ее правильная прокладка критически важна:

Минимальная длина: Избегайте излишне длинных трасс․ Стандартная длина, на которую рассчитана заводская заправка фреона, обычно составляет 3-5 метров․ При превышении этого значения потребуется дозаправка․
Без резких изгибов: Медные трубки должны прокладываться с плавными изгибами․ Используйте трубогиб, чтобы избежать заломов, которые могут нарушить циркуляцию хладагента․
Уклон для дренажа: Дренажный шланг должен иметь постоянный уклон (не менее 1 см на 1 метр длины) от внутреннего блока к точке сброса воды․ Избегайте «сифонов» и провисаний, где может скапливаться вода․
Защита коммуникаций: Вся трасса должна быть надежно изолирована и защищена от механических повреждений и воздействия окружающей среды․ Используйте гофру для электрических кабелей и качественную теплоизоляцию для медных трубок․
Отверстие в стене: Просверлите отверстие диаметром 45-55 мм с небольшим уклоном вниз (2-3 градуса) в сторону улицы․ Это предотвратит попадание дождевой воды внутрь помещения․
Эстетика: Внутри помещения трассу можно скрыть в штробе (если ремонт позволяет) или в пластиковом кабель-канале․ Снаружи трассу также можно убрать в короб или обмотать специальной армированной лентой․

Подготовка электропроводки

Кондиционер – мощный электроприбор, требующий отдельной и надежной линии электропитания:

Отдельная линия: Для кондиционера мощностью 2․5-3․5 кВт (9000-12000 BTU) рекомендуется проложить отдельную линию от электрощитка․ Это предотвратит перегрузку существующей проводки․
Автоматический выключатель: Установите отдельный автоматический выключатель соответствующего номинала (обычно 16А для бытовых кондиционеров) в электрощитке․ Для повышения безопасности рекомендуется также установить УЗО․
Сечение кабеля: Используйте медный кабель с сечением не менее 2․5 мм² для силовой линии․ Межблочный кабель обычно имеет сечение 1․5 мм²․
Заземление: Обязательно обеспечьте надежное заземление кондиционера․
Подключение: Кондиционер может подключаться к электросети через отдельную розетку или напрямую к клеммной колодке․ Убедитесь, что все соединения надежны и хорошо изолированы․

Правильная подготовка электропроводки – это не только залог стабильной работы кондиционера, но и ваша безопасность․ При любых сомнениях обратитесь к профессиональному электрику․

Пошаговая инструкция по установке

Теперь, когда все готово, можно приступать непосредственно к монтажу сплит системы․ Следуйте этим шагам внимательно․

Шаг 1: Монтаж монтажной пластины внутреннего блока

Монтажная пластина – это основа, на которую крепится внутренний блок․ От ее правильной установки зависит внешний вид и функциональность всей системы․

Разметка: Приложите монтажную пластину к выбранному месту на стене․ С помощью строительного уровня убедитесь в ее идеальной горизонтальности․ Отметьте места для сверления отверстий под крепеж․ Учитывайте, что блок должен быть не менее 10-15 см от потолка и 15-20 см от боковых стен․
Сверление отверстий: Используя дрель и бур соответствующего диаметра, просверлите отверстия по сделанным отметкам․
Установка дюбелей: Вставьте пластиковые дюбели в просверленные отверстия․
Крепление пластины: Прикрепите монтажную пластину к стене саморезами, убедившись в ее надежной фиксации и горизонтальности․

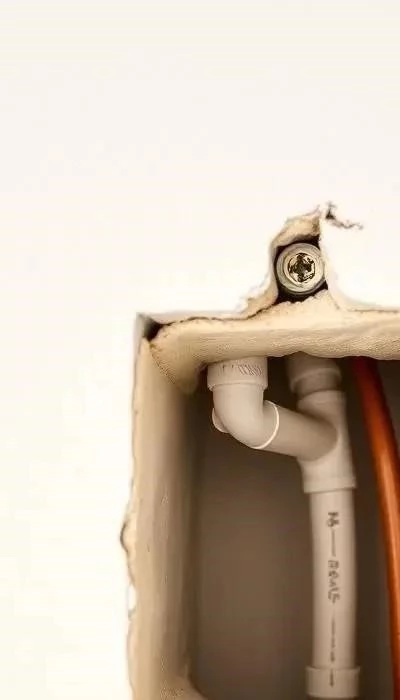

Шаг 2: Подготовка отверстия в стене

Отверстие в стене необходимо для прокладки межблочных коммуникаций․

Выбор места: Определите точку, где коммуникации будут выходить наружу․ Обычно это угол стены за внутренним блоком․
Разметка: Отметьте центр будущего отверстия․ Убедитесь, что отверстие будет иметь небольшой уклон вниз (2-3 градуса) в сторону улицы, чтобы предотвратить затекание воды․
Сверление: Используя перфоратор и бур диаметром 45-55 мм, просверлите сквозное отверстие․ Начинайте сверлить изнутри, а когда бур покажется снаружи, досверлите отверстие с внешней стороны, чтобы избежать сколов и повреждений фасада․
Защита: При сверлении используйте пылесос для минимизации пыли и защитные очки․

Шаг 3: Монтаж кронштейнов внешнего блока

Кронштейны должны быть надежно закреплены, так как они будут нести значительный вес внешнего блока․

Разметка: Приложите кронштейны к стене в выбранном месте․ С помощью строительного уровня убедитесь в их идеальной горизонтальности и вертикальности относительно друг друга․ Отметьте места для сверления отверстий под анкерные болты․ Учитывайте размеры внешнего блока и необходимость обеспечить доступ для обслуживания․
Сверление отверстий: Просверлите отверстия под анкерные болты, используя перфоратор и бур соответствующего диаметра․
Установка анкеров: Вставьте анкерные болты в отверстия и надежно затяните их․
Крепление кронштейнов: Прикрепите кронштейны к анкерам, убедившись в их прочной фиксации․ Проверьте надежность крепления, попробовав пошатать их․

Шаг 4: Установка внешнего блока

Этот этап может быть самым сложным, особенно если блок устанавливается на высоте․ Возможно, потребуется помощь второго человека․

Подъем и установка: Аккуратно поднимите внешний блок и установите его на закрепленные кронштейны․
Крепление: Зафиксируйте блок на кронштейнах с помощью болтов, которые обычно идут в комплекте с кронштейнами или кондиционером․ Убедитесь, что блок стоит ровно и не шатается․

Шаг 5: Прокладка коммуникаций

Этот этап требует аккуратности и точности, так как от него зависит герметичность и эффективность системы․

Подготовка медных трубок

Измерение и резка: Отмерьте необходимую длину медных трубок (с небольшим запасом) и аккуратно отрежьте их с помощью трубореза․ Важно, чтобы срез был ровным и перпендикулярным;
Риммирование: Удалите внутренние заусенцы с концов трубок с помощью риммера․ Это предотвратит повреждение уплотнительных колец и нарушение потока хладагента․
Вальцовка: Наденьте на концы трубок накидные гайки (из комплекта кондиционера)․ Затем с помощью вальцовки сформируйте на концах трубок аккуратное коническое расширение (раструб)․ Качество вальцовки критически важно для герметичности соединений․
Изоляция: Наденьте на каждую медную трубку теплоизоляцию по всей длине․ Это предотвратит образование конденсата и потери энергии․

Прокладка дренажной трубки

Уклон: Проложите дренажный шланг с постоянным уклоном от внутреннего блока до точки сброса воды на улице․ Избегайте провисаний и петель, где может застаиваться вода․
Защита: Убедитесь, что конец дренажного шланга не будет замерзать зимой и не будет забиваться мусором․

Прокладка электрических кабелей

Соединение: Подключите межблочный электрический кабель к клеммам внутреннего блока согласно схеме, указанной в инструкции․ Обычно клеммы пронумерованы․
Защита: Проложите кабель в гофре для дополнительной защиты․

Объединение коммуникаций в единую трассу

Сборка: Аккуратно соберите медные трубки (в изоляции), дренажный шланг и межблочный электрический кабель в один пучок․
Фиксация: Обмотайте пучок изолентой или закрепите кабельными стяжками через каждые 20-30 см․
Проведение через отверстие: Протяните собранную трассу через заранее подготовленное отверстие в стене․ Убедитесь, что изгибы трубок при этом остаются плавными․

Шаг 6: Установка внутреннего блока

Подключение коммуникаций: Подсоедините подготовленные медные трубки (с накидными гайками) к соответствующим патрубкам на внутреннем блоке․ Затягивайте гайки сначала от руки, затем с помощью ключей, но без чрезмерного усилия, чтобы не повредить вальцовку․
Подключение дренажа: Подсоедините дренажный шланг к соответствующему патрубку внутреннего блока․
Подключение электрики: Подключите межблочный электрический кабель к клеммам внутреннего блока (если не сделали это ранее)․
Установка на пластину: Аккуратно установите внутренний блок на монтажную пластину, защелкнув его в специальные пазы․ Убедитесь, что блок надежно закреплен и висит ровно․

Шаг 7: Соединение медных трубок и электрики к внешнему блоку

Этот этап является зеркальным отражением подключения к внутреннему блоку, но с дополнительными нюансами․

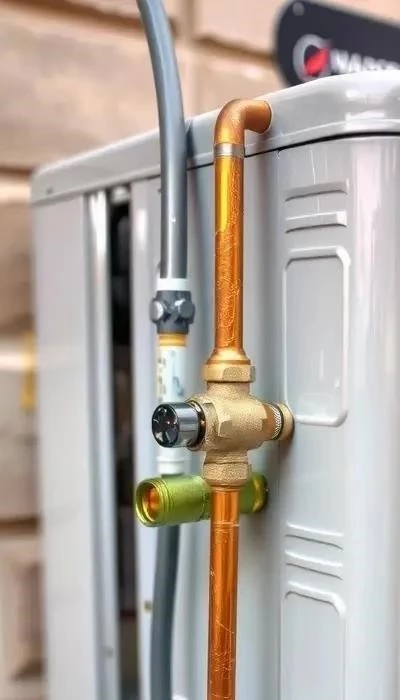

Подключение трубок к внешнему блоку

Снятие заглушек: Снимите защитные заглушки с сервисных портов внешнего блока․
Подсоединение: Аккуратно подсоедините вальцованные медные трубки к соответствующим патрубкам внешнего блока․ Сначала затяните гайки от руки, затем дотяните их с помощью двух ключей (один держит патрубок, второй затягивает гайку), но без чрезмерного усилия․
Проверка герметичности: После затяжки всех соединений, можно предварительно проверить их мыльным раствором․

Подключение электрики к внешнему блоку

Соединение: Подключите межблочный электрический кабель к клеммам внешнего блока согласно схеме․ Убедитесь, что провода соответствуют своим клеммам (L, N, земля, сигнальные)․
Изоляция: Все соединения должны быть надежно изолированы․
Силовой кабель: Подключите силовой кабель от электрощитка к соответствующим клеммам внешнего блока․

Шаг 8: Вакуумирование системы

Это один из самых критически важных этапов установки кондиционера․ На этом этапе вам предстоит заняться вакуумированием – удалить воздух и влагу из медных трубок кондиционера перед пуском по ним хладагента․ Неправильное или неполное вакуумирование системы является частой причиной выхода кондиционера из строя․

Подключение манометрического коллектора: Подсоедините синий шланг манометрического коллектора к сервисному порту на трубке низкого давления (более толстой) внешнего блока․ Центральный желтый шланг подсоедините к вакуумному насосу․ Красный шланг пока не используется․
Открытие вентилей: Полностью откройте вентиль низкого давления (синий) на манометрическом коллекторе․ Вентиль высокого давления (красный) должен быть закрыт․
Включение вакуумного насоса: Включите вакуумный насос․ Стрелка манометра на коллекторе начнет опускаться, показывая создание вакуума в системе․
Процесс вакуумирования: Продолжайте вакуумирование в течение 15-30 минут (в зависимости от длины трассы и мощности насоса), пока стрелка манометра не достигнет отметки -0․1 МПа (-760 мм рт․ ст․) или ниже․
Проверка герметичности: Закройте вентиль низкого давления на манометрическом коллекторе и выключите вакуумный насос․ Наблюдайте за стрелкой манометра в течение 15-20 минут․ Если стрелка не поднимается, это свидетельствует о герметичности системы․ Если стрелка поднимается, значит, есть утечка, и ее необходимо найти и устранить․
Отключение оборудования: После успешной проверки герметичности, можно переходить к следующему шагу․

Вакуумирование системы необходимо для удаления всей влаги и воздуха из установленных трубок․ Воздух и влага в системе могут привести к образованию льда, коррозии, повышению давления и снижению эффективности работы кондиционера․ Нередко, чтобы сэкономить, установщики просто стравливают часть фреона, вместе с которым должен выйти и воздух․ Однако, как показывает практика, это крайне неэффективный и вредный для системы метод․

Шаг 9: Заправка фреоном (выпуск хладагента)

Внутри трубок циркулирует хладагент – чаще всего фреон․ Большая часть фреона уже находится во внешнем блоке нового кондиционера, рассчитанного на определенную длину трассы․

Открытие сервисных вентилей: Аккуратно, с помощью шестигранного ключа, полностью откройте сначала вентиль на трубке большего диаметра (газовая линия), затем на трубке меньшего диаметра (жидкостная линия) на внешнем блоке․ Вы услышите характерный шипящий звук – это фреон поступает в систему․
Отключение манометрического коллектора: После полного открытия вентилей, быстро отсоедините манометрический коллектор от сервисного порта․
Дозаправка (при необходимости): Если длина вашей трассы превышает стандартную (указанную производителем), может потребоваться дозаправка фреона․ Для этого вам понадобится баллон с фреоном соответствующего типа (R410A, R32) и весы․ Дозаправка производится по весу, строго по рекомендациям производителя, через сервисный порт․ Этот процесс требует опыта и точного оборудования, поэтому при неуверенности лучше обратиться к специалистам․

Предостережение: Работа с фреоном требует осторожности․ Избегайте прямого контакта с кожей и глазами, используйте защитные перчатки и очки․ Не стравливайте фреон в атмосферу – это вредно для окружающей среды и незаконно․

Шаг 10: Герметизация отверстия в стене

После прокладки всех коммуникаций и проверки системы необходимо надежно заделать отверстие в стене․

Заполнение пеной: Аккуратно заполните все пространство вокруг трассы в отверстии монтажной пеной․
Финишная отделка: После высыхания пены срежьте ее излишки, а затем заштукатурьте и зашпаклюйте отверстие с обеих сторон для придания эстетичного вида․

Проверка работоспособности

После завершения всех монтажных работ необходимо тщательно проверить систему на работоспособность и герметичность․

Подача электропитания: Включите автоматический выключатель кондиционера в электрощитке․
Включение кондиционера: Включите кондиционер с помощью пульта дистанционного управления․ Выберите режим охлаждения․
Проверка герметичности: С помощью мыльного раствора (или электронного течеискателя) проверьте все соединительные гайки на внешнем и внутреннем блоках․ Образование пузырьков указывает на утечку хладагента․
Проверка работы вентилятора: Убедитесь, что вентилятор внутреннего блока работает на всех скоростях, а жалюзи перемещаются․
Проверка режимов: Проверьте работу кондиционера в режимах охлаждения и, если предусмотрено, обогрева․ Воздух из внутреннего блока должен быть заметно холоднее/теплее комнатного․
Измерение температуры: С помощью термометра измерьте температуру воздуха на входе и выходе из внутреннего блока․ Разница должна составлять 8-12°C в режиме охлаждения․
Проверка дренажа: Убедитесь, что конденсат свободно стекает из дренажного шланга․ Через некоторое время работы кондиционера должна появиться вода․
Отсутствие шумов: Прислушайтесь к работе обоих блоков․ Посторонние шумы, вибрации или треск могут указывать на проблемы с установкой․

Если все проверки прошли успешно, ваш кондиционер установлен правильно и готов к эксплуатации․

Советы и предостережения

Самостоятельная установка кондиционера – это серьезное предприятие, требующее соблюдения определенных правил и мер безопасности․

Предостережения:

Работа с фреоном: Хладагент (фреон) находится под давлением и может быть опасен при контакте с кожей или глазами, вызывая обморожения․ Вдыхание паров фреона в высоких концентрациях опасно для здоровья․ Категорически запрещено стравливать фреон в атмосферу, так как он является мощным парниковым газом․ Всегда работайте в защитных очках и перчатках․
Работа с электричеством: Перед началом любых работ с электропроводкой обязательно отключите электропитание на главном щитке․ Используйте только исправный инструмент․ Убедитесь, что проводка соответствует требованиям по сечению и защищена автоматическими выключателями и УЗО․ Неправильное подключение может привести к короткому замыканию, пожару или поражению электрическим током․
Работа на высоте: Установка внешнего блока часто требует работы на высоте․ Используйте надежные лестницы или стремянки․ Если работа ведется на значительной высоте, используйте страховочное оборудование и, по возможности, не работайте в одиночку․ Будьте предельно внимательны и осторожны․
Гарантия: Помните, что самостоятельная установка может привести к потере гарантии на оборудование․ Многие производители требуют, чтобы монтаж осуществлялся сертифицированными специалистами․

Советы:

Выбор места установки: Тщательно продумайте расположение блоков․ Учитывайте не только эффективность охлаждения, но и уровень шума, эстетику, а также удобство последующего обслуживания․ Избегайте установки внешнего блока на прямом солнце без защиты, это может снизить его эффективность․
Правильная прокладка коммуникаций: Минимизируйте длину трассы, избегайте острых углов и заломов на медных трубках․ Используйте качественную теплоизоляцию для трубок и обеспечьте правильный уклон для дренажного шланга․
Инструменты: Не экономьте на специализированных инструментах, таких как вакуумный насос и манометрический коллектор․ Их отсутствие или использование некачественных аналогов приведет к серьезным проблемам в работе кондиционера․
Инструкция производителя: Всегда внимательно изучайте инструкцию по установке, предоставленную производителем вашего конкретного кондиционера․ Могут быть нюансы, специфичные для вашей модели․
Вакуумирование: Никогда не пренебрегайте этапом вакуумирования․ Это критически важно для долгой и эффективной работы кондиционера․
Обслуживание кондиционера: Регулярно чистите фильтры внутреннего блока (раз в 2-4 недели)․ Раз в 1-2 года рекомендуется проводить профессиональное техническое обслуживание, включающее проверку давления фреона, чистку обоих блоков, диагностику системы и, при необходимости, дозаправку хладагента․ Это продлит срок службы вашего кондиционера и сохранит его эффективность․

Самостоятельная установка кондиционера – это сложный, но выполнимый проект․ Главное – подходить к нему ответственно, изучить все нюансы и строго следовать технологии․ Удачи в вашем начинании!

<br />
