Геотермальное охлаждение: принцип работы, преимущества и выбор системы

В условиях постоянно меняющегося климата и растущих требований к энергоэффективности, поиск инновационных решений для создания комфортного микроклимата в наших домах становится как никогда актуальным. Традиционные системы кондиционирования воздуха, несмотря на свою эффективность, часто сопряжены с высоким энергопотреблением, значительными эксплуатационными расходами и негативным воздействием на окружающую среду из-за выбросов парниковых газов и использования вредных хладагентов. К 2025 году, когда экологическая сознательность достигает нового уровня, а цены на электроэнергию продолжают расти, геотермальное охлаждение выступает в качестве одной из наиболее перспективных и экологичных альтернатив.

Эта технология, основанная на использовании стабильной температуры земли, предлагает не только эффективное охлаждение летом, но и обогрев зимой, обеспечивая круглогодичный комфорт и значительную экономию. В этой статье мы подробно рассмотрим, как работает геотермальное охлаждение, каковы его ключевые преимущества и недостатки, сколько стоит его установка и эксплуатация, а также какие типы систем существуют и как правильно выбрать оборудование и подрядчика;

Принцип работы геотермального охлаждения: как земля становится вашим холодильником

Основой геотермального охлаждения является фундаментальный физический закон: температура земли на определенной глубине остается практически постоянной в течение всего года, независимо от сезонных колебаний температуры воздуха. Ниже глубины промерзания (которая в Московском регионе составляет около 1,4 метра, а в более холодных регионах России может достигать 2,5 метров) температура грунта стабилизируется в диапазоне от 8°C до 15°C. Именно эта стабильная, относительно низкая температура используется для эффективного отвода тепла из вашего дома.

Представьте, что ваш дом – это холодильник, а земля – это его морозильная камера, но наоборот. Вместо того чтобы выбрасывать тепло в атмосферу, как обычный кондиционер, геотермальная система передает избыточное тепло из помещений в прохладный грунт. Этот процесс осуществляется с помощью специального устройства – геотермального теплового насоса, который является сердцем всей системы.

Компоненты геотермальной системы охлаждения:

• Тепловой насос: Это центральный блок, который осуществляет перенос тепла. В режиме охлаждения он работает как холодильник: хладагент внутри теплового насоса поглощает тепло из воздуха в доме, испаряется, затем сжимается компрессором, повышая свою температуру, и передает это тепло в наружный контур.
• Наружный контур (геотермальный коллектор): Это система трубопроводов, заполненных незамерзающим теплоносителем (обычно раствор пропиленгликоля), которая прокладывается под землей или погружается в водоем. Именно здесь происходит основной теплообмен с землей. Теплоноситель, нагретый отработанным теплом из дома, циркулирует по коллектору, отдавая тепло более холодному грунту, и возвращается к тепловому насосу охлажденным.
• Внутренний контур: Система трубопроводов внутри дома, по которой циркулирует охлажденная вода или раствор.
• Распределительная система (фанкойлы, теплый/холодный пол): Это конечные устройства, которые непосредственно охлаждают воздух в помещениях. Охлажденная жидкость из внутреннего контура поступает в фанкойлы, где происходит теплообмен с воздухом, или циркулирует по трубам в системе «холодного пола», обеспечивая равномерное и комфортное охлаждение без сквозняков.

Термодинамический цикл в режиме охлаждения:

1. Поглощение тепла из дома: Теплый воздух из помещений проходит через теплообменник теплового насоса (испаритель); Хладагент внутри испарителя поглощает тепло, переходя из жидкого состояния в газообразное.
2. Сжатие: Газообразный хладагент поступает в компрессор, где его давление и температура значительно повышаются.
3. Передача тепла в землю: Горячий, сжатый хладагент направляется в теплообменник, который соединен с наружным геотермальным коллектором (конденсатор). Здесь хладагент отдает свое тепло теплоносителю, циркулирующему в коллекторе, который, в свою очередь, передает это тепло в более холодный грунт. Хладагент при этом конденсируется обратно в жидкость.
4. Расширение: Жидкий хладагент проходит через расширительный клапан, где его давление и температура резко падают, и он снова готов поглощать тепло из дома.

Таким образом, геотермальная система не производит холод, а лишь эффективно переносит тепло из одной среды в другую, используя землю как бесконечный теплоприемник летом и теплоисточник зимой. Это делает ее чрезвычайно энергоэффективной и экологичной.

Преимущества и недостатки геотермального охлаждения: взвешенное решение

Переход на геотермальное охлаждение – это серьезное инвестиционное решение, которое требует тщательного анализа всех «за» и «против». Эта технология обладает рядом неоспоримых преимуществ, но также имеет свои особенности и недостатки, которые необходимо учитывать.

Преимущества геотермального охлаждения:

• Высокая энергоэффективность и экономия: Это одно из главных достоинств. Геотермальные тепловые насосы могут достигать коэффициента производительности (COP) до 4-6 в режиме отопления и коэффициента энергетической эффективности (EER) до 20-30 в режиме охлаждения. Это означает, что на каждый киловатт потребленной электроэнергии система производит в 4-6 раз больше тепловой или холодильной энергии. По сравнению с традиционными кондиционерами, это может обеспечить до 60-80% экономии на счетах за электроэнергию.
• Экологичность: Геотермальные системы используют возобновляемую энергию земли. Они не сжигают ископаемое топливо, не производят прямых выбросов CO₂ и других парниковых газов, а также не используют озоноразрушающие хладагенты (современные системы используют экологичные R32 и R410A). Это делает их одним из самых «зеленых» решений для климат-контроля.
• Долговечность и надежность: Наружный геотермальный контур, закопанный в землю, имеет срок службы до 50-100 лет, так как он защищен от внешних воздействий. Сам тепловой насос служит в среднем 20-25 лет, что значительно дольше, чем обычные кондиционеры (7-15 лет).
• Автономность и стабильность работы: Система не зависит от экстремальных температур наружного воздуха. Даже в самые жаркие летние дни или самые холодные зимние ночи эффективность работы остается стабильно высокой, поскольку температура грунта практически не меняется.
• Многофункциональность: Большинство геотермальных систем являются реверсивными, то есть они обеспечивают не только охлаждение летом, но и отопление зимой, а также могут нагревать воду для бытовых нужд. Это позволяет заменить сразу несколько систем одним устройством.
• Повышенный комфорт: Охлаждение через системы «холодного пола» или низкотемпературные фанкойлы обеспечивает более равномерное распределение прохлады без резких перепадов температуры и сквозняков, характерных для обычных кондиционеров. Отсутствие внешних блоков снижает уровень шума.
• Эстетика: Отсутствие громоздких наружных блоков кондиционеров улучшает внешний вид фасада здания и участка.

Недостатки геотермального охлаждения:

• Высокая начальная стоимость: Это самый значительный барьер. Установка геотермальной системы требует существенных капиталовложений, которые могут быть в 2-3 раза выше, чем для традиционных систем отопления и кондиционирования. Основные затраты приходятся на бурение скважин или земляные работы для укладки коллектора.
• Сложность и трудоемкость установки: Монтаж требует специализированного оборудования (буровые установки, экскаваторы) и высокой квалификации персонала. Это не проект для самостоятельной реализации.
• Зависимость от геологии участка: Тип грунта, наличие водоносных слоев, площадь участка – все это влияет на выбор типа коллектора, сложность работ и, соответственно, на стоимость и эффективность системы. На скалистых грунтах бурение может быть очень дорогим.
• Требования к площади участка: Для горизонтальных коллекторов необходима значительная свободная площадь участка, которая не будет использоваться для капитального строительства или посадки деревьев с глубокой корневой системой.
• Длительный срок окупаемости: Несмотря на низкие эксплуатационные расходы, высокая начальная стоимость приводит к тому, что срок окупаемости системы может составлять от 5 до 15 лет, в зависимости от региона, тарифов на энергию и интенсивности использования.
• Необходимость низкотемпературных систем распределения: Для максимальной эффективности геотермального охлаждения и отопления рекомендуется использовать системы «теплый/холодный пол» или низкотемпературные радиаторы/фанкойлы. Подключение к старым высокотемпературным радиаторам снижает КПД системы.
• Потенциальные повреждения ландшафта: Установка коллектора, особенно горизонтального, может временно нарушить ландшафт участка.

Таким образом, геотермальное охлаждение – это инвестиция в будущее, которая окупается долгосрочной экономией, экологичностью и комфортом, но требует значительных первоначальных вложений и тщательного планирования.

Стоимость установки и эксплуатации: инвестиции в комфорт и экономию

Вопрос стоимости является одним из ключевых при принятии решения об установке геотермальной системы охлаждения. Несмотря на высокую начальную стоимость, важно рассматривать ее как долгосрочную инвестицию, которая обеспечивает значительную экономию на эксплуатационных расходах и повышает стоимость недвижимости.

Примерные цены на оборудование и монтаж (по состоянию на 2025 год):

Общая стоимость установки геотермальной системы для типового частного дома площадью 150-200 м² в России может варьироваться от 800 000 до 1 800 000 рублей и выше. Эта сумма включает:

• Тепловой насос: От 300 000 до 800 000 рублей, в зависимости от мощности, производителя и функционала (инверторные модели дороже).
• Наружный контур (коллектор):
  • Горизонтальный коллектор: Стоимость земляных работ и материалов для укладки труб может составлять от 150 000 до 350 000 рублей. Это включает аренду экскаватора, стоимость труб и теплоносителя.
  • Вертикальный коллектор: Стоимость бурения скважин является наиболее затратной частью. В среднем, бурение одного погонного метра скважины стоит от 2 500 до 4 500 рублей, в зависимости от типа грунта (скальные породы могут увеличить стоимость в 2-3 раза). Для дома 150-200 м² может потребоваться 2-4 скважины глубиной 50-100 метров каждая. Таким образом, только бурение может обойтись в 250 000 — 1 500 000 рублей. К этому добавляется стоимость труб и теплоносителя.
• Внутренний контур и распределительная система: Стоимость фанкойлов, системы «холодного пола», трубопроводов, насосов и автоматики может составлять от 150 000 до 400 000 рублей.
• Проектные и пусконаладочные работы: От 50 000 до 150 000 рублей.

Важно: Эти цифры являються ориентировочными и могут сильно меняться в зависимости от региона, сложности проекта, выбранного оборудования и квалификации подрядчика. Предварительный тепловой расчет здания и геологические изыскания являются обязательными для точного определения бюджета.

Срок окупаемости системы:

Срок окупаемости геотермальной системы обычно составляет от 7 до 15 лет. Этот показатель зависит от нескольких факторов:

• Начальная стоимость: Чем выше инвестиции, тем дольше окупаемость.
• Тарифы на электроэнергию: В регионах с высокими тарифами экономия будет более ощутимой, и система окупится быстрее.
• Интенсивность использования: Дома, которые активно отапливаются зимой и охлаждаются летом, быстрее окупят систему за счет постоянной экономии.
• Качество утепления дома: Как показывает практика (до 60% случаев), неэффективность системы часто связана с завышенной тепловой нагрузкой из-за плохого утепления. Хорошее утепление снижает требуемую мощность системы и, соответственно, ее стоимость, ускоряя окупаемость.
• Государственные субсидии и программы: В некоторых странах и регионах существуют программы поддержки установки возобновляемых источников энергии, которые могут значительно сократить срок окупаемости.

Например, пилотный проект в коттеджном поселке Николино (Московская область) показал, что 47 домов площадью 200-350 м², оснащенных геотермальными системами, достигли средней экономии в 68% по сравнению с газовым отоплением, а срок окупаемости составил 9,5 лет.

Сравнение затрат с традиционными системами кондиционирования:

Хотя начальные инвестиции в геотермальное охлаждение значительно выше, чем в традиционные сплит-системы, долгосрочная экономия на эксплуатации неоспорима:

• Энергопотребление: Геотермальные системы потребляют на 60-80% меньше электроэнергии для охлаждения, чем обычные кондиционеры. Это особенно актуально в летние месяцы, когда кондиционеры работают на полную мощность.
• Обслуживание: Геотермальные системы требуют минимального обслуживания по сравнению с традиционными, которые нуждаются в регулярной чистке фильтров, дозаправке фреоном и проверке внешних блоков.
• Срок службы: Долговечность геотермальных систем (20-25 лет для теплового насоса, 50-100 лет для коллектора) значительно превосходит срок службы обычных кондиционеров (7-15 лет), что снижает затраты на замену оборудования.

Таким образом, несмотря на высокую первоначальную стоимость, геотермальное охлаждение является экономически выгодным решением в долгосрочной перспективе, обеспечивая стабильный комфорт и значительную экономию на коммунальных платежах.

Типы геотермальных систем: выбор оптимального решения

Выбор конкретного типа геотермальной системы зависит от множества факторов: размера и геологии участка, бюджета, климатических условий и наличия водоемов. Существует несколько основных разновидностей, каждая из которых имеет свои особенности.

1. Системы с закрытым контуром:

Эти системы используют замкнутый цикл циркуляции теплоносителя по трубам, закопанным в землю или погруженным в воду. Они наиболее распространены.

1.1. Горизонтальные системы:

• Описание: Представляют собой петли труб, уложенные на глубине 1,2-2 метра ниже уровня промерзания грунта. Трубы располагаются параллельно земле на большой площади.
• Условия применения: Идеально подходят для участков большой площади (не менее 6-8 соток для дома 150 м²) с мягким грунтом (песок, супесь, глина) и низким уровнем грунтовых вод.
• Преимущества:
  • Относительно низкая стоимость монтажа по сравнению с вертикальными системами, так как не требуется дорогое буровое оборудование. Земляные работы обходятся в 150-350 тыс. руб.
  • Простота обслуживания и доступность для ремонта в случае повреждения.
• Недостатки:
  • Требуют очень большой площади участка (для дома 150 м² необходим контур длиной 300-500 м).
  • Эффективность может зависеть от поверхностных факторов: температура грунта на небольшой глубине более подвержена сезонным колебаниям (от 2°C зимой до 15°C летом), что снижает стабильность работы;
  • Зона над контуром не может использоваться для капитальных построек или высадки деревьев с глубокой корневой системой.

1.2. Вертикальные системы:

• Описание: Используют U-образные петли труб, опущенные в глубокие вертикальные скважины (от 50 до 150 метров). Для типового дома достаточно 2-4 скважин диаметром 150 мм, пробуренных с интервалом не менее 6 метров.
• Условия применения: Оптимальны для небольших участков, а также для регионов с высоким уровнем грунтовых вод или скалистыми породами (хотя бурение будет дороже).
• Преимущества:
  • Высокая стабильность температуры: на глубине свыше 20 метров температура грунта практически постоянна круглый год (10-12°C в Московском регионе), что обеспечивает стабильную и высокую эффективность системы.
  • Не требуют большой площади участка.
  • Минимальное воздействие на ландшафт после установки.
• Недостатки:
  • Высокая стоимость монтажа из-за дорогостоящих буровых работ (2 500 — 4 500 руб. за погонный метр).
  • Требования к составу грунта: пески и супеси обеспечивают хороший теплообмен, глинистые грунты – средний, а скальные породы требуют специальных технологий заполнения скважин теплопроводящими растворами, что увеличивает стоимость.
  • Сложность ремонта в случае повреждения контура в скважине.

2. Системы с открытым контуром (водные):

• Описание: Эти системы используют грунтовые воды в качестве прямого источника тепла (или холода). Вода откачивается из одной скважины, проходит через теплообменник теплового насоса (где отдает или забирает тепло) и возвращается в водоносный слой через вторую скважину (поглощающую) или дренажную систему.
• Условия применения: Только при наличии достаточного дебита грунтовых вод (не менее 0,5 м³/час) и их подходящего химического состава.
• Преимущества:
  • Наивысшая эффективность: COP может достигать 5-6 единиц, поскольку температура грунтовых вод обычно стабильна и составляет 8-12°C круглый год.
  • Не требуют прокладки длинных коллекторов.
• Недостатки:
  • Требуют разрешений на водопользование и сброс воды.
  • Необходимость системы очистки воды от железа, солей и других примесей, которые могут засорять теплообменник.
  • Риск истощения водоносного слоя или изменения химического состава воды.
  • Более сложное обслуживание и регулярный анализ качества воды.

3. Гибридные системы:

• Описание: Сочетают геотермальный тепловой насос с дополнительными источниками энергии, такими как солнечные коллекторы, электрические или газовые котлы.
• Условия применения: Оптимальны для регионов с экстремально низкими зимними температурами, при недостаточной мощности геотермального контура или для снижения капитальных затрат.
• Преимущества:
  • Повышенная надежность и гибкость: дополнительный источник энергии включается в пиковые нагрузки или при неблагоприятных условиях.
  • Возможность использования меньшего геотермального контура, что снижает первоначальные затраты на 20-30%.
• Пример: В Сибири успешно применяются системы с подключением электрического дожигающего котла, который активируется при температуре ниже -25°C, дополняя работу теплового насоса.

Важно: При выборе типа системы ключевой фактор – не только площадь участка, но и геологические условия. На участках с высоким уровнем грунтовых вод горизонтальная система может быть эффективнее вертикальной, несмотря на теоретические преимущества скважин. Комплексное геологическое исследование участка – это первый и самый важный шаг.

Выбор оборудования и подрядчика: залог успешной установки

Успешная реализация проекта по установке геотермального охлаждения во многом зависит от правильного выбора оборудования и, что не менее важно, от квалификации и надежности подрядчика. Это инвестиция на десятилетия, поэтому к выбору следует подходить максимально ответственно.

Выбор оборудования:

Прежде чем выбирать конкретные компоненты, крайне важно провести тепловой расчет здания. Это позволит определить необходимую мощность теплового насоса и оптимальные параметры коллектора. Как показывает статистика, до 60% случаев неэффективности геотермальной системы связаны именно с завышенной тепловой нагрузкой из-за плохого утепления дома или некорректного расчета.

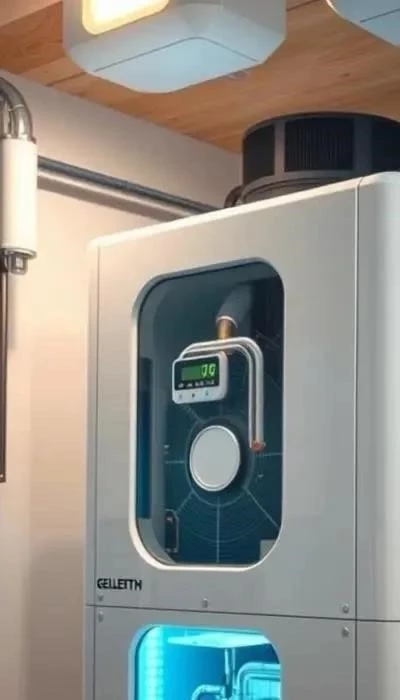

• Тепловой насос:
  • Мощность: Должна соответствовать тепловой нагрузке вашего дома на отопление и охлаждение. Недостаточная мощность приведет к неэффективной работе, избыточная – к переплате.
  • Коэффициенты эффективности (COP/EER): Чем выше эти показатели, тем экономичнее будет работать система. Современные российские системы достигают COP до 4,5.
  • Тип: Грунт-вода, вода-вода (для открытых систем), воздух-вода (гибридные). Выбор зависит от типа коллектора.
  • Технологии: Инверторные тепловые насосы более эффективны, так как могут плавно регулировать мощность, подстраиваясь под текущие потребности;
  • Хладагент: Отдавайте предпочтение моделям, использующим современные, экологически безопасные хладагенты (например, R32 или R410A).
  • Производитель: Выбирайте проверенные бренды с хорошей репутацией и наличием сервисных центров в вашем регионе.
• Геотермальный коллектор (трубопроводы):
  • Материал: Чаще всего используются трубы из полиэтилена низкого давления (ПНД) высокой плотности (PE 100). Они прочны, долговечны и устойчивы к коррозии.
  • Диаметр и длина: Должны быть рассчитаны исходя из мощности теплового насоса и геологических условий. Недостаточная длина коллектора приведет к снижению эффективности.
  • Качество: Трубы должны быть сертифицированы и выдерживать высокие нагрузки.
• Внутренние блоки распределения:
  • Фанкойлы: Обеспечивают быстрый нагрев/охлаждение воздуха, но могут создавать небольшой шум.
  • Системы «теплый/холодный пол»: Идеальны для равномерного и комфортного распределения тепла/холода, бесшумны, но имеют большую инерцию.



  • Низкотемпературные радиаторы: Могут использоваться, но менее эффективны для охлаждения.

Выбор подрядчика:

Выбор квалифицированного подрядчика – это, возможно, самый критичный фактор успеха. Ошибки на этапе проектирования или монтажа могут привести к существенным потерям эффективности и дополнительным расходам.

• Опыт работы с геотермальными системами: Убедитесь, что компания имеет значительный опыт именно в установке геотермальных тепловых насосов, а не только обычных систем отопления или кондиционирования.
• Наличие лицензий и сертификатов: Проверьте наличие всех необходимых разрешений и допусков к работам, особенно к бурению.
• Портфолио и отзывы: Попросите показать реализованные проекты, желательно в вашем регионе. По возможности, свяжитесь с предыдущими клиентами и узнайте их мнение.
• Гарантии: Уточните условия гарантии на оборудование и на выполненные работы. Надежный подрядчик предложит комплексную гарантию.
• Собственное буровое оборудование: Если вы планируете вертикальный коллектор, наличие собственного бурового оборудования у подрядчика может быть преимуществом, так как это упрощает координацию работ и может снизить стоимость.
• Комплексный подход: Предпочтительно выбирать компанию, которая предлагает полный спектр услуг – от геологических изысканий и теплового расчета до проектирования, монтажа, пусконаладки и последующего сервисного обслуживания.
• Прозрачность ценообразования: Запросите подробную смету, где будут четко расписаны все статьи расходов. Избегайте компаний, которые предлагают слишком низкие цены, так как это может быть признаком экономии на качестве материалов или работ.
• Геологические изыскания: Надежный подрядчик всегда настаивает на проведении геологических изысканий на вашем участке перед проектированием системы. Это позволяет точно определить тип грунта, глубину залегания водоносных слоев и оптимальный тип коллектора.

Помните, что геотермальное охлаждение – это сложная инженерная система. Правильный выбор оборудования и профессиональный монтаж обеспечат ее эффективную и бесперебойную работу на десятилетия.

К 2025 году геотермальное охлаждение прочно утвердилось как одна из ведущих технологий в области создания комфортного микроклимата, предлагая домовладельцам эффективную, экологичную и экономически выгодную альтернативу традиционным кондиционерам. Используя стабильную температуру земли, эти системы обеспечивают не только прохладу летом, но и тепло зимой, значительно снижая зависимость от ископаемого топлива и сокращая эксплуатационные расходы.

Несмотря на более высокие начальные инвестиции и сложность установки, геотермальные системы окупаются за счет своей исключительной энергоэффективности, долговечности и минимального воздействия на окружающую среду. Они дарят не только финансовую выгоду, но и уверенность в том, что ваш дом оснащен передовой технологией, заботящейся о планете.

Выбор в пользу геотермального охлаждения – это шаг к автономности, комфорту и ответственному потреблению энергии; С правильным подходом к проектированию, выбору оборудования и квалифицированному монтажу, ваш дом станет образцом энергоэффективности и комфорта на долгие годы, подтверждая, что будущее уже наступило.
